标题: 波分复用器单纤、双纤传输方案 [查看完整版帖子] [打印本页]

时间: 2015-6-26 13:48

作者: qwd001 标题: 波分复用器单纤、双纤传输方案

光波分复用（WDM，Wavelength Division Multiplexing）技术是在一根光纤上能同时传送多波长光信号的一项技术。它是在发送端将不同波长的光信号组合起来（复用），并耦合到光缆线路上的同一根光纤中进行传输，在接收端又将组合波长的光信号分开（解复用）并作进一步处理，恢复出原信号送入不同的终端。因此，此项技术称为光波长分割复用，简称光波分复用（WDM）技术。

1310nm波长段和1550nm波长段一共约有200nm低损耗区可用，这相当于30000GHz的频带宽度。但在目前的实际光纤通信系统中由于光纤色散和调制速率的限制，单信道TDM系统的通信速率被限制在10Gbit/s或以下，所以单模光纤尚有绝大部分的带宽资源有待开发。

WDM 与 DWDM

由于目前一些光器件和相关技术还不十分成熟，因此要实现光信道十分密集的复用（称为光频分复用）还较为困难。在这种情况下，把在光纤同一低损耗窗口中信道间隔较小的波分复用称为密集波分复用（DWDM，Dense Wavelength Division Multiplexing）。WDM技术对通信网络的扩容升级、发展各种宽带业务以及充分发掘光纤带宽潜力具有十分重要的意义。

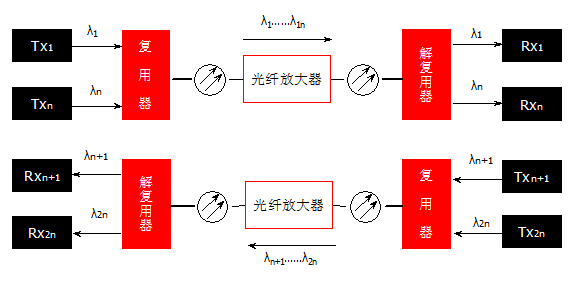

双纤单向传输示意图

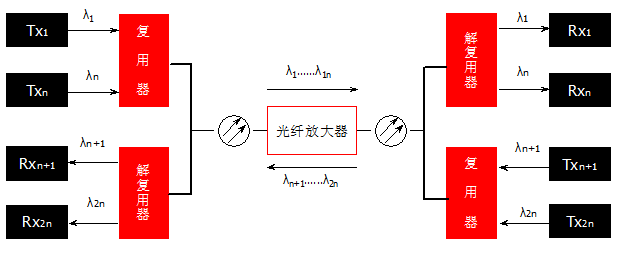

单纤双向传输示意图

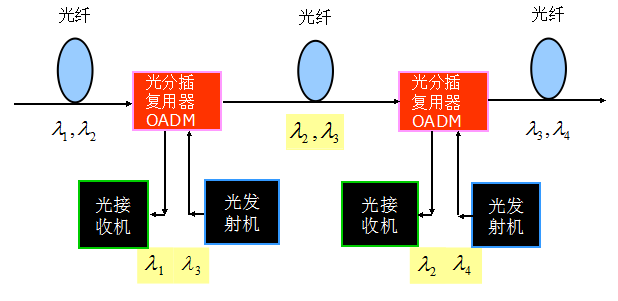

光分路插入传输

WDM系统中的光纤传输技术与一般的光纤通信系统相比，由于存在传输速率高和信道数量多等特点，因此存在着一些特殊的要求，包括光纤选型、色散补偿技术和色散均衡技术等。

本文转载自深圳纤亿通科技有限公司，更多精彩点击http://www.xyt-tech.com/news/201506261340.html
