5G(NR)网络的功率与3G(WCDMA/HSPA)和4G(LTE)采用相同的机制。5G中功率控制有两种模式:一种是开环控制，另一种是闭环控制。其中:开环控制是一种确定终端(UE)在PRACH信道上发射功率的机制；而闭环控制是一种在终端(UE)处于通信(连接)阶段在PUCCH或PUSCH信道上进行功率控制的机制。两种功率控制原理和实施方法分别如下;

一、PRACH发射功率确定

终端(UE)在PRACH上发射功率3GPP在38.213-7.4节进行了定义，计算流程分三步：

i) 计算P_PRACH,target,f,c+PL_b,f,c；

ii) 将计算结果(P_PRACH,target,f,c+PL_b,f,c)与P_CMAX,f,c进行比较

iii) 如果计算结果(P_PRACH,target,f,c+PL_b,f,c)大于P_CMAX,f,c,则使用 P_CMAX,f,c。如果计算出的功率低于P_CMAX,f,c,则使用计算出的功率。

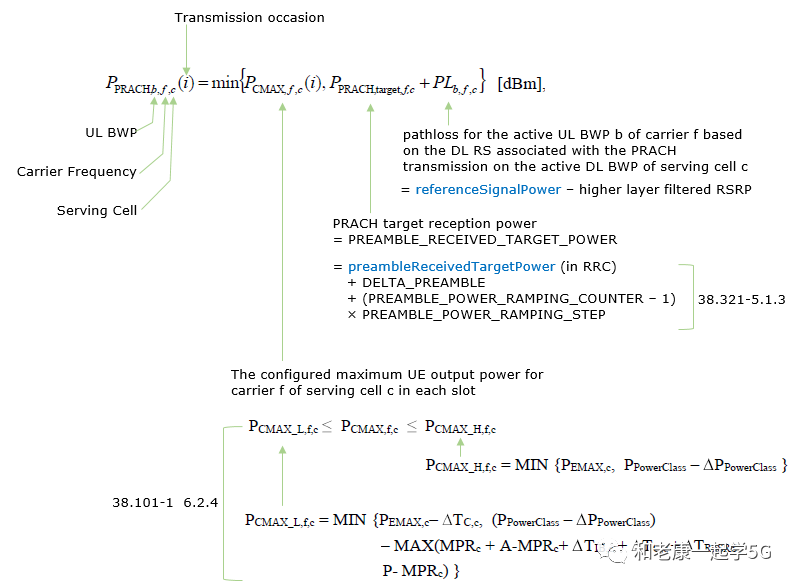

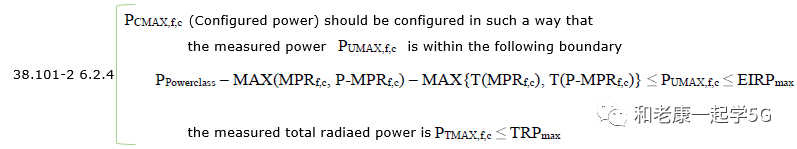

P_PRACH,target,f,c计算中涉及参数见下图：

其中：

P-EMAX,c:由RRC消息p-Max确定;

P_PowerClass:在下表中查；

<38.101-2 v15.3Table 6.2.1.1-2:UE maximum output power limits forpowerclass 1 >

<38.101-2v15.3 Table6.2.1.2-2: UE maximum output power limits forpowerclass 2 >

<38.101-2v15.3Table 6.2.1.2-2: UE maximum output power limits forpowerclass 2 >

二、参考信号功率确定

在5G网络中参考信号的确定根据TS 38.213 - 7.4节进行；

Case 1.根据以下场景之一:

在PRACH上发送接入请求后，终端(UE)在PDCCH上没有检测到接入命令；

在PRACH上发送接入请求后，终端(UE)在PDCCH上收到基于竞争的随机接入；

终端(UE)通过PRACH信道发起的链路恢复相关流程，其相应索引q_new与 SS/PBCH块相关联,其referenceSignalPower由ss-PBCH-BlockPower决定。

Case 2.鉴于以下原因:

根据对PDCCH命令的检测，终端(UE)在PRACH上的传输响应；该检测触发基于非竞争的随机接入过程且取决于PDCCH命令的DM-RS准配置的DL RS。其中：referenceSignalPower由ss-PBCH-BlockPower决定。

Case3.鉴于以下场景：

根据对PDCCH命令的检测，终端(UE)在PRACH上的传输响应；该检测触发非竞争的随机接入过程，并且UE被配置用于周期性CSI-RS接收的资源或 PRACH传输与链路恢复过程相关联其中对应的索引q_new与周期性CSI-RS配置相关联。其中:referenceSignalPower由ss-PBCH-BlockPower和powerControlOffsetSS决定,其中powerControlOffsetSS(在RRC中)是CSI-RS传输功率相对于SS/PBCH块传输功率的偏移。

如果RRC未提供powerControlOffsetSS，则UE假定该值为 0 dB

三、随机接入码预期接收功率(PREAMBLE_RECEIVED_TARGET_POWER)

基站对终端(UE)发送的随机接入码预期接收功率(PREAMBLE_RECEIVED_TARGET_POWER)在TS 38.321 - 5.1.3中进行了定义:

PREAMBLE_RECEIVED_TARGET_POWER

= preambleReceivedTargetPower（在 RRC 中）

+ DELTA_PREAMBLE +(PREAMBLE_POWER_RAMPING_COUNTER–1)× PREAMBLE_POWER_RAMPING_STEP

preambleReceivedTargetPower是RACH-ConfigGeneric中的RRC参数，PREAMBLE_POWER_RAMPING_STEP由RRC参数powerRampingStep指定,DELTA_PREAMBLE由预定义表确定，如下所示

REAMBLE_POWER_RAMPING_COUNTER从0开始，每次重传PRACH时加1，直到达到RRC参数preambleTransMax。kangguoying202110

< 38.321V15.3.0-Table 7.3-1: DELTA_PREAMBLE values for long preamble formats>

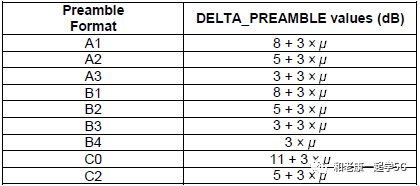

<38.321V15.3.0-Table 7.3-2: DELTA_PREAMBLE values for short preamble formats >

四、终端发送RRC Setup Requset(msg3)功率

终端(UE)发送RRC建立请求(msg3)功率由以下公式确定：

(msg3)功率=PRACH功率+(2xmsg3-DeltaPreamble)

五、终端在PUSCH信道上功率

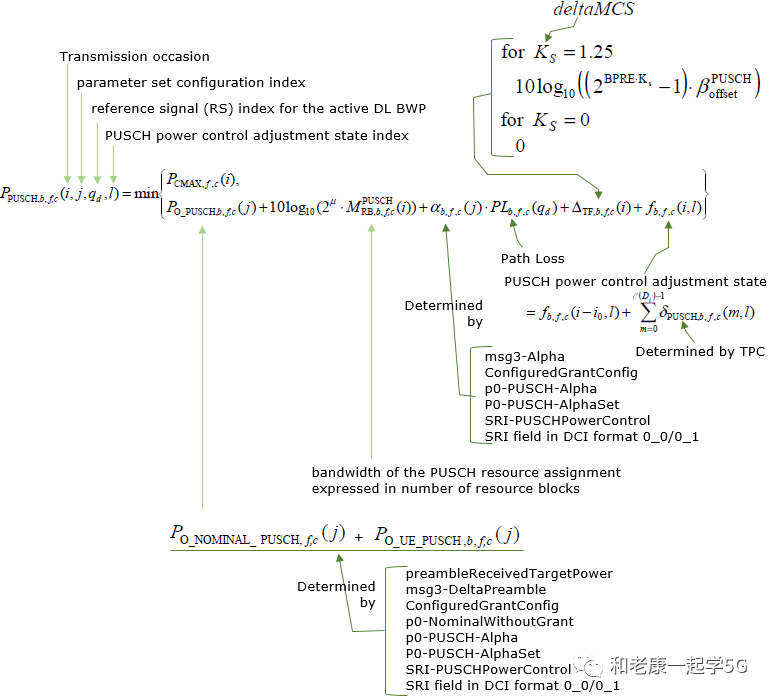

终端(UE)在PUSCH信道上的功率可由以下公式表示：

六、RRC参数中相关功率控制RRC参数

3GPP在TS38.331 v15.3.0中通过RRC消息通知终端(UE)的功率控制相关参数如下(红字标注)：

FrequencyInfoUL-SIB ::= SEQUENCE {

frequencyBandList MultiFrequencyBandListNR-SIB OPTIONAL, -- Cond FDD-OrSUL

absoluteFrequencyPointA ARFCN-ValueNR OPTIONAL, -- Cond FDD-OrSULkangguoying202110

scs-SpecificCarrierList SEQUENCE (SIZE (1..maxSCSs)) OF SCS-SpecificCarrier,

p-Max P-Max OPTIONAL, -- Need S

frequencyShift7p5khz ENUMERATED {true} OPTIONAL, -- Cond FDD-OrSUL-Optional

...}

ServingCellConfigCommonSIB ::= SEQUENCE {

downlinkConfigCommon DownlinkConfigCommonSIB,

uplinkConfigCommon UplinkConfigCommonSIB OPTIONAL, -- Need Rkangguoying202110

supplementaryUplink UplinkConfigCommonSIB OPTIONAL, -- Need Rkangguoying202110

n-TimingAdvanceOffset ENUMERATED { n0, n25560, n39936 } OPTIONAL, -- Need S

ssb-PositionsInBurst SEQUENCE {

inOneGroup BIT STRING (SIZE (8)),

groupPresence BIT STRING (SIZE (8)) OPTIONAL -- Cond Above6GHzOnly },

ssb-PeriodicityServingCell ENUMERATED {ms5, ms10, ms20, ms40, ms80, ms160},

tdd-UL-DL-ConfigurationCommon TDD-UL-DL-ConfigCommon OPTIONAL, -- Cond TDD

ss-PBCH-BlockPower INTEGER (-60..50), ...}

RACH-ConfigGeneric ::= SEQUENCE {

prach-ConfigurationIndex INTEGER (0..255),

msg1-FDM ENUMERATED {one, two, four, eight},

msg1-FrequencyStart INTEGER (0..maxNrofPhysicalResourceBlocks-1),

zeroCorrelationZoneConfig INTEGER(0..15),

preambleReceivedTargetPower INTEGER (-200..-74),

preambleTransMax ENUMERATED {n3,n4,n5,n6,n7,n8,n10,n20,n50,n100,n200},

powerRampingStep ENUMERATED {dB0, dB2, dB4, dB6},

ra-ResponseWindow ENUMERATED {sl1, sl2, sl4, sl8, sl10, sl20, sl40, sl80}}

NZP-CSI-RS-Resource ::= SEQUENCE {

nzp-CSI-RS-ResourceId NZP-CSI-RS-ResourceId,

resourceMapping CSI-RS-ResourceMapping,

powerControlOffset INTEGER (-8..15),

powerControlOffsetSS ENUMERATED{db-3, db0, db3, db6},

scramblingID ScramblingId,

periodicityAndOffset CSI-ResourcePeriodicityAndOffset

qcl-InfoPeriodicCSI-RS TCI-StateId OPTIONAL, -- Cond Periodic ...}

PUSCH-ConfigCommon ::= SEQUENCE {

groupHoppingEnabledTransformPrecoding ENUMERATED {enabled} OPTIONAL,

pusch-TimeDomainAllocationList PUSCH-TimeDomainResourceAllocationList

msg3-DeltaPreamble INTEGER (-1..6)

p0-NominalWithGrant INTEGER (-202..24) ...}

kangguoying202110

PUSCH-Config ::= SEQUENCE {

dataScramblingIdentityPUSCH INTEGER (0..1023) OPTIONAL,

txConfig ENUMERATED {codebook, nonCodebook}

dmrs-UplinkForPUSCH-MappingTypeA SetupRelease { DMRS-UplinkConfig }

dmrs-UplinkForPUSCH-MappingTypeB SetupRelease { DMRS-UplinkConfig }

pusch-PowerControl PUSCH-PowerControl

frequencyHopping ENUMERATED {intraSlot, interSlot}

frequencyHoppingOffsetLists SEQUENCE (SIZE (1..4)) OF

。。。。。。。。。。
